API 方案 72 缓冲气体

API 方案 72 在内侧与外侧密封之间从外部源供应缓冲气体。为可靠运行,气体密封需要持续供应清洁而干燥的气体(通常为氮气)。密封支撑板包含凝聚过滤器,以去除植物氮供应中存在的任何水分和微粒。清洁而干燥的氮气可以稀释来自内侧密封的过程泄漏,并将其吹扫到收集系统。对于冷凝泄漏,方案 75 用作收集系统;对于非冷凝泄漏,方案 76 用于收集主密封泄漏。面板上的调压阀在氮气进入密封腔之前调节其压力。氮气压力不得超过 10 psi (0.68 bar),通常将其调节到泄漏收集系统的报警点,或至少高于火炬管线正常压力 5 psi (0.34 bar)。

Plan 72Plan 72

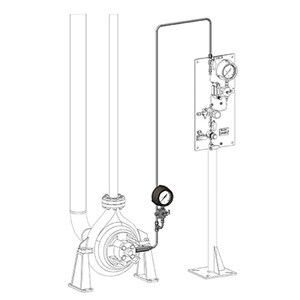

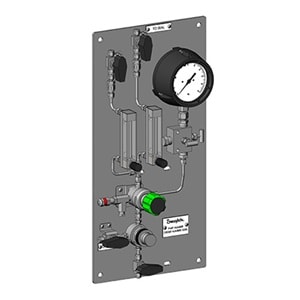

API 方案 72 面板和 API 方案 72 套件
所示面板和套件包含部分可选组件。

该方案:

  • 为气体密封供应清洁而干燥的缓冲气体(通常为氮气)
  • 在内侧密封失效的情况下用作强制密封

方案 72 可作为组装面板提供。还提供将面板连接到系统的相关现场安装套件。面板组件可能包括:

  • 世伟洛克卡套管接头
  • 43G 系列球阀
  • V 系列 2 阀阀组
  • R 系列卸荷阀
  • CH 系列单向阀
  • FC 系列过滤器
  • G2、M1 和 M2 型流量计
  • KPR 系列调压阀
  • PGI 系列仪表
  • 世伟洛克公称管接头
  • 压力变送器
  • 压力开关
  • 安装面板
  • 支架/其他五金件

有关其他详细信息和订购信息,请参见“机械密封支座系统应用指南” 的第 55 页。有关可选组件的信息,请与授权的世伟洛克销售与服务中心联系。
